歡迎訪問(wèn) 佛山市高捷工業(yè)爐有限公司 官網(wǎng)!

聯(lián)系我們   |

高頻電磁感應(yīng)加熱熔爐實(shí)力品牌

10年熔爐行業(yè)經(jīng)驗(yàn),強(qiáng)大的自主研發(fā)能力

服務(wù)熱線:

137 0960 0020

HOT 熱門搜索關(guān)鍵詞:  高頻感應(yīng)  工業(yè)爐  熔鋁爐  熔銅爐

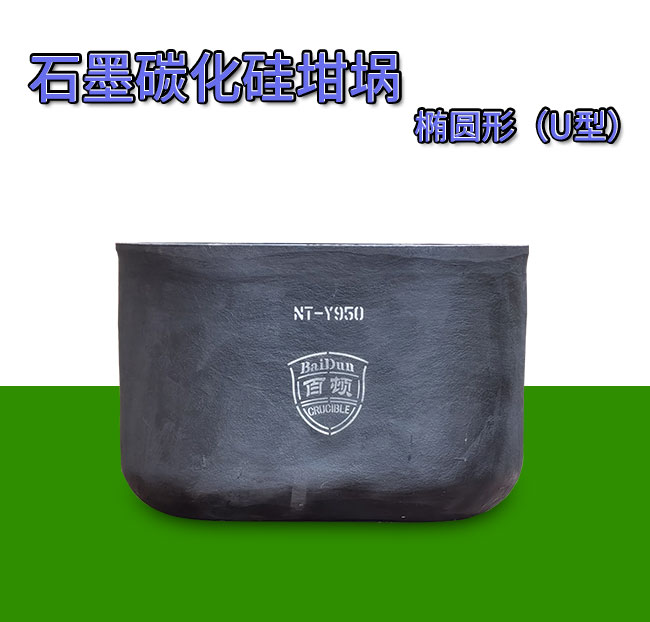

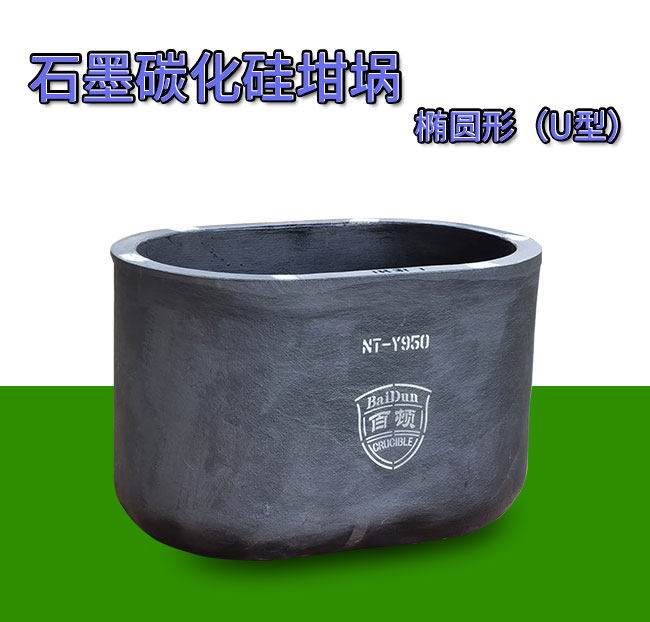

石墨碳化硅坩堝橢圓形(U型)

熔爐配件
定制熱線:

137 0960 0020

 咨詢采購(gòu)

 產(chǎn)品詳細(xì)

規(guī)格(號(hào))
長(zhǎng)(A)±10mm
寬(B)±10m
m
內(nèi)寬(C)±5m
m
總高度(H)±10mm
Y260
665
350
264
320
Y-700
785
505
420
520
Y-950
837
547
460
540
Y1560
1080
580
500
500
Y-1580
848
557
467
790
Y-1900
853
562
472
920
Y-1820
975
735
640
640
Y-3690
1055
835
715
770
Y-3160
1063
835
720
880
Y-3800
1070
840
727
1035
Y-4750
1080
855
737
1255

一、預(yù)熱程序
  1. 室溫至200度預(yù)熱,100度/小時(shí)
  2. 200度時(shí)恒溫1小時(shí)預(yù)熱
  3. 200度-900度預(yù)熱,200度/小時(shí)
  4. 停爐使坩堝自然冷卻到不見(jiàn)紅
  5. 然后升溫到正常熔鋁溫度以垂直90度方向加入鋁料
  6. 生產(chǎn)過(guò)程中鋁液須維持在一定水平,過(guò)少會(huì)造成坩堝氧化過(guò)快,過(guò)多則會(huì)溢出堝外
  7. 每次停熔時(shí)必須將坩堝內(nèi)部的鋁料鋁渣清理干凈

一、預(yù)熱程序
  1. 200度時(shí)恒溫3小時(shí)預(yù)熱: (室溫-200℃,50℃/時(shí));
  2. 700度時(shí)恒溫2小時(shí)預(yù)熱: (200C-700℃,200℃/時(shí)) ;
  3. 900度時(shí)恒溫1小時(shí)預(yù)熱: (700C-900℃, 200℃/時(shí)) ;
  4. 停爐使坩堝自然冷卻到不見(jiàn)紅:
  5. 然后升溫到正常熔鋁溫度以垂直90度方向加入鋁料:
  6. 生產(chǎn)過(guò)程中鋁液須維持在一定水平,過(guò)少會(huì)造成坩堝氧化過(guò)快,過(guò)多則會(huì)溢出堝外;
  7. 每次停熔時(shí)必須將坩堝內(nèi)部的鋁料鋁渣清理干凈。
二、為什么對(duì)石墨坩堝進(jìn)行預(yù)熱烘烤非常重要?
  預(yù)熱烘烤可以去除坩堝里的水分,并使釉層均勻分布,從而起到有效延長(zhǎng)坩堝使用壽命和提升導(dǎo)熱性能的效果。
三、什么情況下需要對(duì)石墨坩堝進(jìn)行預(yù)熱?
  1. 第一次使用(確保熔爐密封且已進(jìn)行過(guò)烘烤干燥) ;
  2. 長(zhǎng)時(shí)間停爐后再次使用:
  3. 坩堝受潮后繼續(xù)使用。
注意事項(xiàng)
一、儲(chǔ)運(yùn)
  1. 注意防潮防濕,保持干燥通風(fēng):
  2. 不可將坩堝直接放置在地面,坩堝應(yīng)放置在木托盤上:
  3. 搬運(yùn)時(shí)采用推車或墊上軟墊,避免損壞釉層:
  4. 檢查坩堝外表有無(wú)損壞,標(biāo)示是否齊全:
  5. 若有損壞情況,請(qǐng)立即聯(lián)系銷售部門,不可投入使用。
二、使用前
  1. 選擇適合的石墨底座(底座直徑不小于坩堝底徑) ;
  2. 蓋實(shí)頂部,避免散熱:
  3. 不可楔緊坩堝,應(yīng)留下足夠的膨脹空間;
  4. 確保爐體密封且爐壁整齊、無(wú)積渣;
  5. 按照正確的程序預(yù)熱烘烤空罐石墨坩堝:
  6. 燃?xì)鉅t應(yīng)使用輕微氧化火焰;
  7. 燃?xì)鉅t的火焰不可直接沖擊坩堝,應(yīng)沿切線繞坩堝螺旋上升。
  8. 坩堝第一次烘烤至紅透時(shí),檢查坯體是否有"亮線"或"亮圈"
三、使用中
  1. 金屬料應(yīng)垂直放入坩堝內(nèi):
  2. 堝內(nèi)液體應(yīng)保持在安全容量,不能過(guò)少或過(guò)滿:
  3. 加入金屬零件時(shí)應(yīng)防止其在內(nèi)部相抵,否則升溫時(shí)易導(dǎo)致坩堝撐裂;
  4. 熔劑應(yīng)加入完全熔化的液體中并立即攪拌,空?qǐng)寤蚪饘傥赐耆刍瘯r(shí)加入會(huì)腐蝕坩堝:
  5. 使用適量熔劑,以說(shuō)明書(shū)規(guī)定的最少量為準(zhǔn)。
四、使用后
  1. 正確使用坩堝夾具,夾鉗弧度與所夾部相契合,注意避免損壞釉層:
  2. 使用內(nèi)撐工具應(yīng)調(diào)整平衡,避免受力不均:
  3. 石墨坩堝內(nèi)部清理工作直接影響其使用壽命,請(qǐng)?jiān)诿看问褂煤蠹皶r(shí)清理干凈:
  4. 堝內(nèi)嚴(yán)禁遺留金屬液,否則下次升溫時(shí)易導(dǎo)致坩堝破裂。
五、問(wèn)題分析
1. 氧化過(guò)快
  1. 吊裝或移動(dòng)時(shí)不規(guī)范操作導(dǎo)致釉層受損;
  2. 電阻爐中,坩堝頂部或底部無(wú)對(duì)應(yīng)電阻絲或電阻帶;
  3. 燃?xì)鉅t中,坩堝口部無(wú)火焰隔絕氧氣,直接暴露于空氣中;
  4. 燃?xì)鉅t中,火焰直接沖擊坩堝底部;
  5. 工作溫度過(guò)高。
2. 口部破裂
  1. 坩堝口部有積渣太厚,或口部與爐蓋圈夾縫中存在積渣;
  2. 坩堝口部氧化過(guò)快;
  3. 投料多次撞擊口部;
  4. 口部與鐵等傳熱系數(shù)較大的金屬相接
3. 中部或底部破裂
  1. 未使用合適的底座;
  2. 坩堝安裝不良,應(yīng)平穩(wěn)置于爐體中間,且與底座保 持水平;
  3. 坩堝內(nèi)部有積渣或殘留金屬液;
  4. 金屬料加入過(guò)滿,或金屬錠橫放、斜放于堝內(nèi);
  5. 操作中的人為破損;
  6. 爐體內(nèi)存在溫差。
4. 坩堝炸裂
  1. 石墨坩堝材料中不含有任何會(huì)引發(fā)爆炸的物質(zhì),所以坩堝炸裂基本是由材料受潮或升溫過(guò)快引起的:
  2. 石墨坩堝已受潮,加熱時(shí)升溫過(guò)快;
  3. 工作中加入的金屬材料未完全干燥:
  4. 預(yù)熱時(shí)升溫過(guò)快。
5. 坩堝腐蝕
  1. 空?qǐng)寤蚪饘傥赐耆刍瘯r(shí)加入熔劑;
  2. 過(guò)量使用熔劑;
  3. 某些熔劑具有強(qiáng)烈腐蝕性;
  4. 使用的燃料含有腐蝕性物質(zhì);
  5. 長(zhǎng)期非正常高溫操作,會(huì)導(dǎo)致坩堝釉層出現(xiàn)類似于腐蝕的熔化情況。
6. 坩堝傳熱慢
  1. 未按照規(guī)范程序?qū)釄孱A(yù)熱烘烤;
  2. 堝內(nèi)壁粘附積渣;
  3. 坩堝已達(dá)到使用壽命。


返回頂部
服務(wù)熱線:137 0960 0020

服務(wù)電話: 0757-87835828

傳真號(hào)碼: 0757-87816530

Copyright ? 2019 高科捷能 All rights reserved  粵ICP備18108068號(hào)

技術(shù)支持:佛山網(wǎng)站建設(shè)

全國(guó)服務(wù)熱線:
137 0960 0020

電話:

0757-87835828

微信咨詢
